箱式电涌保护器系列按A、B、C、D级适用于重要场所的总电源防雷保护以及UPS电源、机房电源等各种设备电源的防雷保护;如各种配电站、配电房、交直流配电屏、开关箱及其它各种重要且易遭受雷击的设备。该箱式带雷击计数器电涌保护器按照 IEC 标准设计,配备电源工作指示,故障指示及雷击计数器等。
本产品适用于220/380 V配电系统的防雷。防雷箱具有空开外部分离装置,配置有工作指示、故障指示和雷击记数器等功能;采用温控断路技术,内置过流保护电路,能彻底避免火险。具有残压极低、响应速度快、通流容量大、寿命长;品种齐全、维护简单等诸多优点。采用 3+1 保护模式、多种不同工作电压等级和雷电通流容量的产品,并可根据用户需要,特制生产。8/20μs 最大放电电流 Imax 可达 80-200KA/ 每线。
箱式防爆箱具有防爆性能的一类配电箱。将防雷模块安装在防爆箱内。 防爆配箱适用于在存在易燃 / 易爆物质 / 气体的储存 / 生产场所使用的电源箱,其中的各种器件都设计为密封充氮,操作时器件产生的火花不与外界可能存在的爆炸性气体接触,避免引起爆炸。

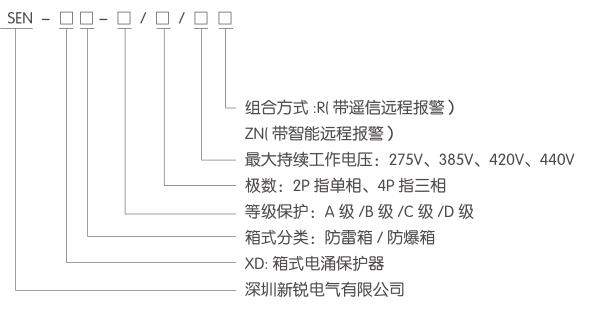

型号说明
产品特点
1. 可选配带雷电计数器 , 准确记录雷击次数 .
2. 状态指示灯 , 指示防雷箱工作状态 .
3. 通流容量大,残压低,ns 级响应速度 .
4. 实现差模、共模全方位保护 .
5. 内部设有温控、限流电路 , 彻底避免火灾发生 .
6.箱式防雷防爆箱可应用于室外、防爆合信号线路过压保护,典型应用于化工厂生产车间、汽车加油站加油机、气库、油库、化工仓库等易燃易爆场合;
订货须知
用户在产品加工定制或订货时,应详细标明产品系列、颜色、型号、级数、电压、数量。例如:XD 系列白色 SEN-A/80/4-385V/20 台。

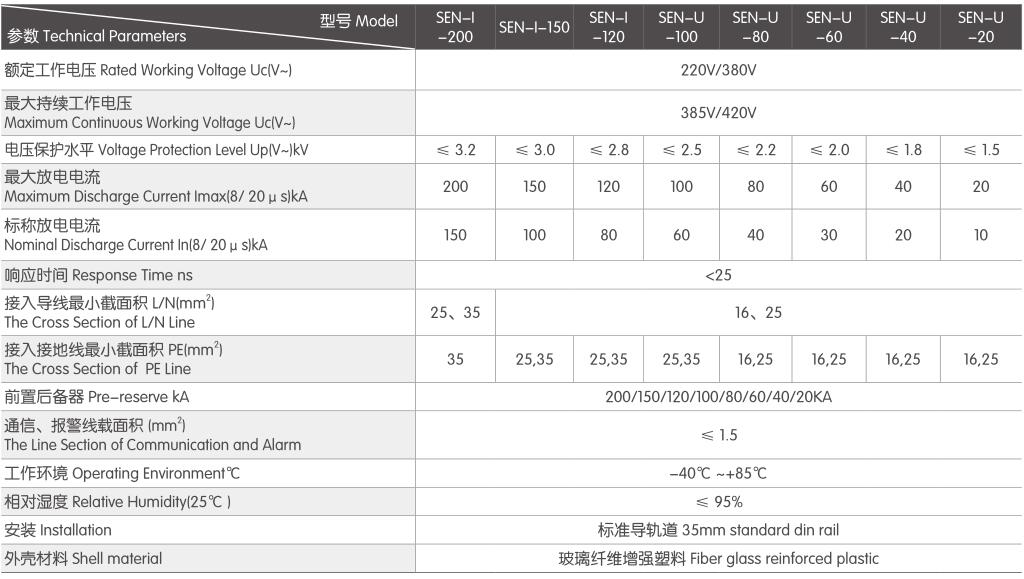

技术参数

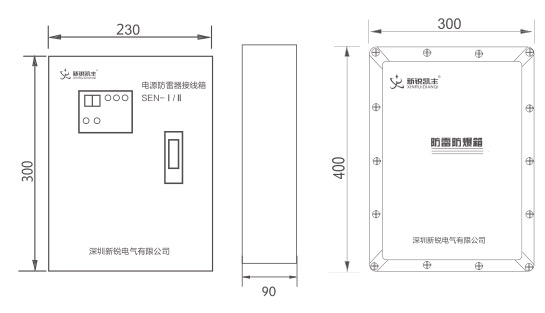

外型尺寸图
接线方式
