新锐系列防雷插座将电涌保护器与电源插座完美结合,主要适用于低压交流电源 (220V) 系统电子电器设备的防雷 ( 过压 ) 保护,如计数器、通迅设备、传真机、高档音响、影视设备、精密仪器、仪表等。产品内装泄放电流的压敏电阻配有红色指示灯显示其正常工作状态。当防雷芯片劣化失效后,红色指示灯熄灭。漏电保护、过载保护功能有效防止触电事故的发生可靠地保护精密设备。
产品特点
新锐 PDU 防雷插排型号解释 : SEN-PDU-( 插排结构、功能模块)-(插头、电缆、插孔类型)

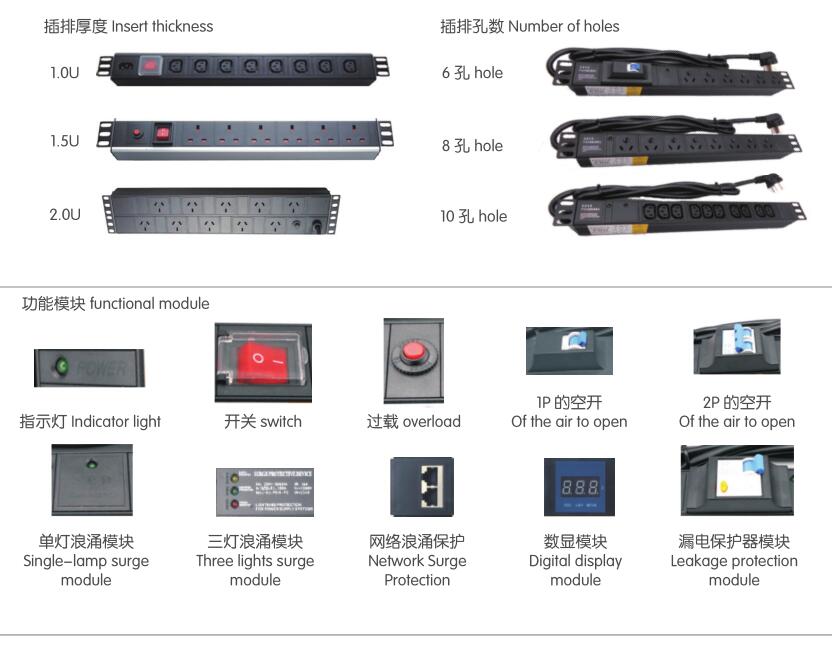

1. 插排结构对应 ( 代号 ): 插排厚度 :1U(1)1.5U(1.5)2.0U(2);插排孔位 :6 孔 (6)8 孔 (8)10 孔 (10);
2. 功能模块对应 ( 代号 ): 指示灯 (D) 开关 (K) 过载 (G)1P 的空开 (1K)2P 的 空开 (2K) 单灯浪涌模块 (DL) 三灯浪涌模块 (SL)网络浪涌保护 (WL);

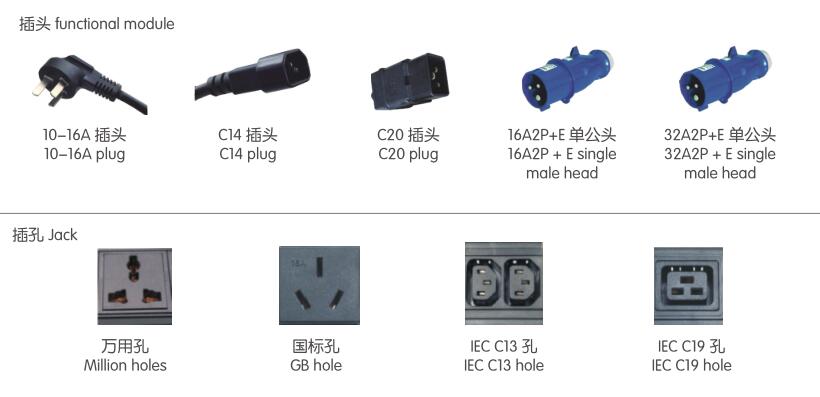

3. 插头类型对应 ( 代号 ):10A-16A 插头 (16)C14 插头 (14)C20 插头 (20);16A2P+E 单公头 (16E)32A2P+E 单公头 (32E);
4. 电缆类型对应 ( 代号 ):1.5 平方线 / 每米 (1.5)2.5 平方线 / 每米 (2.5)4 平方线 / 每米 (4.0)6 平方线 / 每米 (6.0);
5. 插孔类型对应 ( 代号 ): 万用孔 (W) 国标孔 (G)IECC13 孔 (13)IECC19 孔 (19);
订货须知
用户在产品加工定制或订货时,应详细标明产品功能要求:例如 1U6 位带开关带单灯防雷用 16A 插头 2.5 平方电线万用孔。型号为 SEN -PDU - 16K/DL - 162.5W。
技术参数
安装说明
防雷插座接通电源并打开电源开关后,电源指示灯亮或接地指示灯 GND 亮,表示己可靠接地,失效指示灯 FAULT 未亮,表示电源正常接通和防雷组件正常工作。负载功率不能超过防雷插座的额定功率,带过载保护的防雷插座:当负载功率超过插座的额定功率或短路时,防雷插座会自动断开电源,以确保用电安全。如需重新使用,按复位键即可。防雷插座的接地端与插头上地线 E 端连通。与防雷插座相连的插座地线端符合接地要求时,将防雷插座的插头直接插入即可;否则,必须将防雷插座的接地端与地网可靠连接才能使用。
