SENCPS 即“控制与保护开关”是低压电器中的新型产品，作为新的大类产品。CPS 符合的标准 : IEC60947-8-2: (2002)《低压开关设备和控制设备第 6 部分多功能电器第 2 节控制与保护开关电器》和 GB14048.9-1998《低压开关设备和控制设备功能电器 : 控制与保护开关电器》( 等同采用 IEC60947-8-2)。
产品用途
SENCPS 主用于交流 50HZ(60HZ). 额定电压至 690V、电流自 0.4A~125A 的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通 . 承载并分断规定的非常条件下的电流 ( 如短路电流 )。
产品功能
SENCPS 产品采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间 - 电流保护特性 (具有反时限，定时限和瞬时三段保护特性 ). 根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

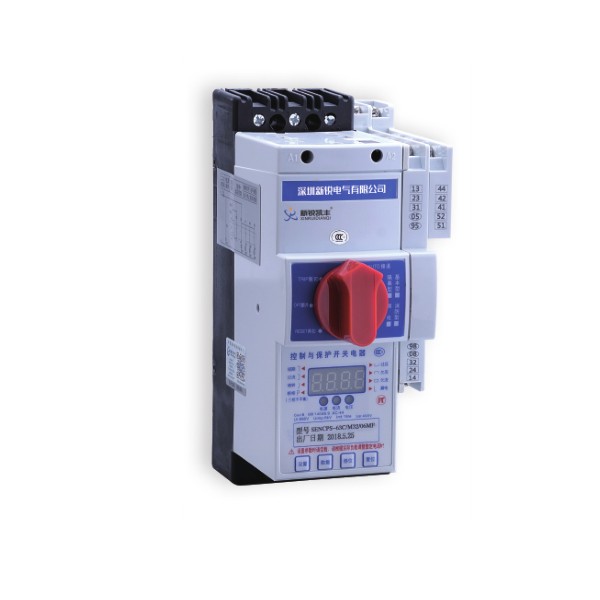

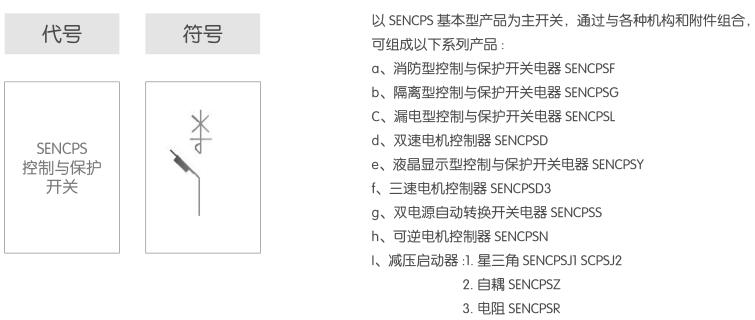

产品型式及电气符号
操作说明
设置键 : 电机未运行时 , 按此键进入保护参数设定状态。
移位键 : 设定状态下选择设定的字位 ( 闪烁 )。
数据键 : 对闪烁的字位进行修改 ,，每按一次数字加 1,0-9% 循环。
复位键 : 参数设置完成后 , 按此键保存设置参数投入正常检测运行状态。
操作说明
1、SENCPS 接入工作电源后空载 ,LED 显示电压值 , 可兼作电压表 , 后三位显示电压值。
2、SENCPS 在运行时可兼作电流表功能循环显示三相电流运动情况。
按“移位”可分别显示 A 相、B 相、C 相、L( 漏电 ) 电流运行情况。
按“复位”恢复循环显示三相电流运行情况。
3、故障查询
空载运行 SENCPS, 按“数据”, 面板故障类型符号对照 , 可查看前 3 次故障类型 ; 显示至电压值时表示 SENCPS 退出了故障查询 , 投入正常检测运行状态 ; 或重新启动 SENCPS 退出故障查询。

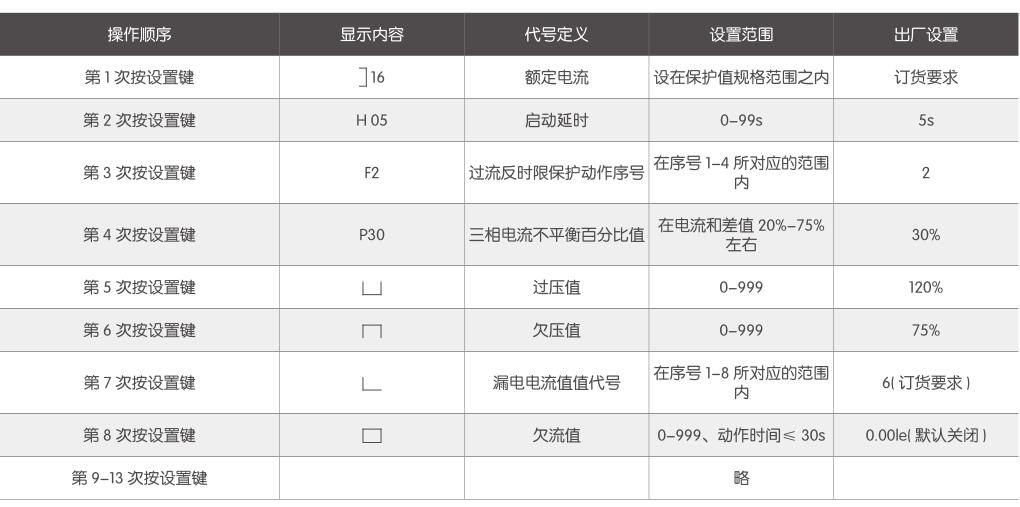

保护参数设置
在电动机启动和运行时 , 按设置键无效。
空载运行 SENCPS, 按“设置”选择设置类型 , 依次按移位键 , 选择数据移位 , 按数据键进行数据修改。
某参数设定完毕 , 再按“设置”进入下一项设置状态 , 直至结束 , 不需要的选项应放弃设置 , 所有参数没置完毕后 , 按复位键 , 退出设置状态 . 显示电压值。
SENCPS 操作顺序
设定完毕 , 再按 复位 退出设定状态 , 保存设定值。
某些功能需要定制 ( 具体是根据用户需要而选择 )。

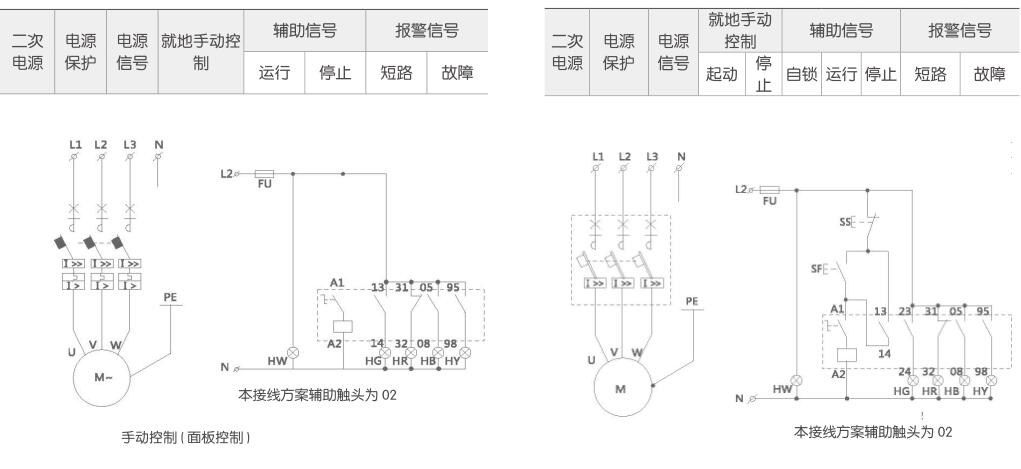

基本电气控制图

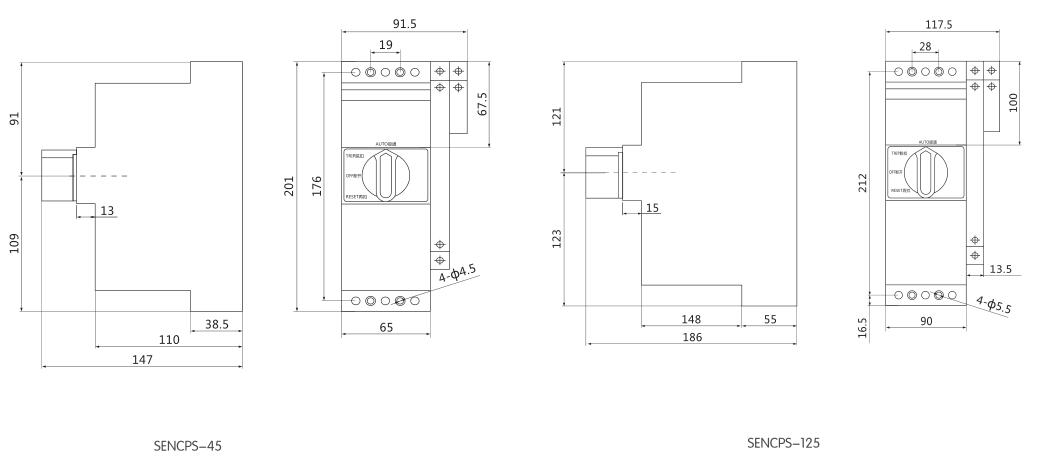

外形安装尺寸
